Micropilot NMR84 เซนเซอร์วัดระดับแบบเรดาร์สำหรับท่อนำคลื่นความเที่ยงตรงสูง
เซนเซอร์วัดระดับแบบเรดาร์รุ่น Micropilot NMR84 เป็นเซนเซอร์วัดระดับแบบไม่สัมผัสที่มีความเที่ยงตรงสูงระดับสูงสุดในอุตสาหกรรม ได้รับการออกแบบมาเป็นพิเศษสำหรับติดตั้งในท่อนำคลื่นหรือท่อลดแรงกระพือปีก (Stilling well applications) เพื่องานซื้อขายแลกเปลี่ยนสินค้าที่มีกฎหมายควบคุม (Custody transfer) และการควบคุมคลังสินค้าอัจฉริยะ (Inventory control) มาพร้อมเสาอากาศแบบระนาบที่ลดการเกาะของหยดของเหลว (Drip-off planar antenna) ซึ่งช่วยขจัดปัญหาต่างๆ ที่เกิดจากการควบแน่นของไอน้ำได้อย่างเด็ดขาด

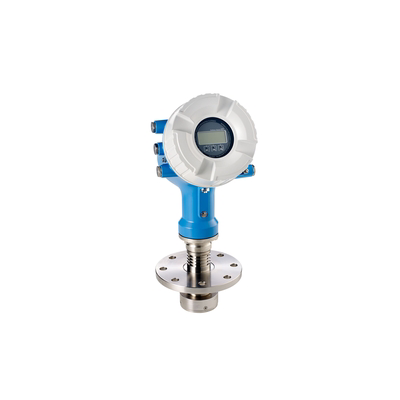

เซนเซอร์วัดระดับแบบเรดาร์รุ่น Micropilot NMR84
คุณสมบัติทางเทคนิคและย่านการวัด
- ลักษณะการใช้งาน: การวัดระดับประเภทปล่อยคลื่นความเที่ยงตรงสูงภายในท่อนำคลื่น เพื่องานซื้อขายแลกเปลี่ยนสินค้า
- ย่านการวัดระดับสูงสุด: ระยะการวัดยืดได้ไกลถึง 40 เมตร (131 ฟุต)
- ความแม่นยำทางวิศวกรรม: เฉียบคมสูงสุดขีดถึง ±0.5 มิลลิเมตร (±0.02 นิ้ว)
- ความถี่ในการทำงาน: 6 GHz (Transmitting frequency 6 GHz) ซึ่งเป็นความถี่ต่ำในย่าน C-band ที่เหมาะสมและให้ความเสถียรสูงมากภายในท่อเหล็กนำคลื่น โดยไม่ถูกรบกวนจากละอองไอหรือคราบหยดน้ำควบแน่น
- ความทนทานต่ออุณหภูมิ: รองรับย่านอุณหภูมิกระบวนการผลิตตั้งแต่ -40 ถึง +150°C (-40 ถึง +302°F)
- ความทนทานต่อแรงดัน: รองรับตั้งแต่สภาวะสุญญากาศ (Vacuum) ไปจนถึงความดัน +25 bar (+362 psi)
- ข้อต่อกระบวนการผลิต: ข้อต่อแบบหน้าแปลน (Flanges)
- การป้องกันหน้าสัมผัสเซนเซอร์: การออกแบบเสาอากาศแบบระนาบ (Planar antenna) พร้อมคุณสมบัติลดการเกาะของหยดน้ำ (Drip-off design) ช่วยขจัดความคลาดเคลื่อนในการวัดอย่างต่อเนื่องมาจากการสะสมของคราบหยดน้ำควบแน่นได้อย่างเด็ดขาด
มาตรฐานและการรับรองระดับสากล
- ผ่านการรับรองสำหรับงานซื้อขายแลกเปลี่ยนสินค้าที่เป็นทางการ (Custody transfer approvals) จากสถาบันระดับโลกอย่าง NMi และ PTB
- สอดคล้องและเป็นตามข้อกำหนดมาตรฐานมาตรวิทยาอุตสาหกรรมระดับสากล ได้แก่ OIML R85 และ API 3.1B / API MPMS
- ผ่านการรับรองมาตรฐานการกันระเบิดระดับสากล (International explosion protection certificates)
- ระบบป้องกันการเติมล้นถังตามมาตรฐานความปลอดภัยสากล WHG (Overfill prevention WHG)
- มาตรฐานความปลอดภัยฟังก์ชันการทำงานระดับสากล SIL
คุณประโยชน์หลัก (Benefits)
- ความน่าเชื่อถือระดับสูงสุดในอุตสาหกรรม: ด้วยความแม่นยำที่ผิดพลาดไม่เกิน ±0.5 มิลลิเมตร ทำให้มั่นใจได้ในทุกการคำนวณปริมาตรสารเคมีและน้ำมันราคาแพงเพื่อการซื้อขายเชิงพาณิชย์
- ความปลอดภัยสูงวิกฤตตั้งแต่ขั้นตอนพัฒนา: ตัวฮาร์ดแวร์และซอฟต์แวร์ได้รับการพัฒนาตามมาตรฐานระบบความปลอดภัยสากล IEC 61508 รองรับงานระดับสูงถึง SIL 3 (เมื่อติดตั้งในระบบสำรองแบบเนื้อเดียวกัน หรือ Homogeneous redundancy)
- ขจัดปัญหาหยดน้ำเกาะมดชิด: ดีไซน์เสาอากาศแบบ Drip-off ที่เป็นเอกลักษณ์เฉพาะตัว ช่วยป้องกันไม่ให้หยดน้ำสะสมตัวหนาหน้าผิวดาวเซนเซอร์ ซึ่งได้รับการพิสูจน์แล้วจากหน้างานจริงว่าทำงานได้อย่างสมบูรณ์แบบ
- ติดตั้งง่ายและประหยัดต้นทุนระบบ: เชื่อมต่อเข้ากับระบบควบคุมหลัก (DCS) ชั่นนำต่างๆ ของโรงงานได้อย่างง่ายๆ และราบรื่นผ่านโปรโตคอลระบบเปิด (Open protocols) ช่วยลดเวลาและค่าใช้จ่ายในการซ่อมบำรุง
