Micropilot NMR81 เซนเซอร์วัดระดับแบบเรดาร์
เซนเซอร์วัดระดับแบบเรดาร์รุ่น Micropilot NMR81 (Micropilot NMR81 Radar Sensor) เป็นเซนเซอร์วัดระดับความเที่ยงตรงสูงระดับสูงสุดในอุตสาหกรรม มาพร้อมเทคโนโลยีความถี่สูง 80 GHz และเสาอากาศเลนส์แบบลดคราบเกาะของหยดของเหลว (Drip-off lens antenna) ได้รับการออกแบบมาเป็นพิเศษสำหรับลักษณะงานซื้อขายแลกเปลี่ยนสินค้าที่มีกฎหมายควบคุม (Custody transfer) และการควบคุมคลังสินค้าอัจฉริยะ (Inventory control) ตัวอุปกรณ์สามารถบีบโฟกัสคลื่นได้อย่่างแคบและเฉียบคมเพียง 3 องศา ช่วยหลบหลีกสิ่งกีดขวางต่างๆ ภายในถังได้อย่างยอดเยี่ยม แม้จะติดตั้งข้อถังอยู่ชิดกับผนังถังก็ตาม

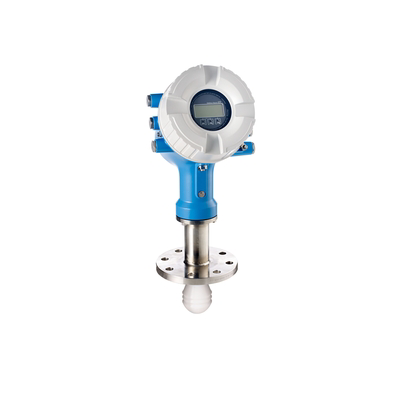

เซนเซอร์วัดระดับแบบเรดาร์รุ่น Micropilot NMR81
คุณสมบัติทางเทคนิคและย่านการวัด
- ลักษณะการใช้งาน: การวัดระดับประเภทปล่อยคลื่นในที่ว่าง (Free space applications) สำหรับงานซื้อขายแลกเปลี่ยนและควบคุมคลังสินค้าความละเอียดสูง
- ย่านการวัดระดับสูงสุด: ระยะการวัดขยายได้ไกลถึง 70 เมตร (230 ฟุต)
- ความแม่นยำทางวิศวกรรม: เฉียบคมสูงสุดขีดถึง ±0.5 มิลลิเมตร (±0.02 นิ้ว)
- ความถี่ในการทำงาน: 80 GHz (Transmitting frequency 80 GHz) สร้างมุมคลื่นที่แคบเพียง 3° เพื่อบีบโฟกัสที่คมชัดโดยไม่ถูกรบกวนจากผนังถัง
- ความทนทานต่ออุณหภูมิ: รองรับย่านอุณหภูมิกระบวนการผลิตตั้งแต่ -40 ถึง +170°C (-40 ถึง +338°F)
- ความทนทานต่อแรงดัน: รองรับตั้งแต่สภาวะสุญญากาศ (Vacuum) ไปจนถึงความดัน +16 bar (+232 psi)
- ข้อต่อกระบวนการผลิต: ข้อต่อแบบหน้าแปลน (Flanges)
- การป้องกันหน้าสัมผัสเซนเซอร์: เสาอากาศเลนส์แบบหยดน้ำ (Drip-off lens) ช่วยป้องกันไม่ให้หยดน้ำหรือคราบของเหลวควบแน่นมาเกาะพอกพูนหน้าชนจนรับส่งสัญญาณ
มาตรฐานและการรับรองระดับสากล
- ผ่านการรับรองสำหรับงานซื้อขายแลกเปลี่ยนสินค้าที่เป็นทางการ (Custody transfer approvals) จากสถาบันระดับโลกอย่าง NMi และ PTB
- สอดคล้องและเป็นไปตามข้อกำหนดมาตรฐานมาตรวิทยาอุตสาหกรรมระดับสากล ได้แก่ OIML R85 และ API 3.1B / API MPMS
- ผ่านการรับรองมาตรฐานการกันระเบิดระดับสากล (International explosion protection certificates)
- ระบบป้องกันการเติมล้นถังตามมาตรฐานความปลอดภัยสากล WHG (Overfill prevention WHG)
- มาตรฐานความปลอดภัยฟังก์ชันการทำงานระดับสากล SIL
คุณประโยชน์หลัก (Benefits)
- ความแม่นยำ เชื่อถือได้ระดับสูงในอุตสาหกรรม: ด้วยความแม่นยำที่ผิดพลาดไม่เกิน ±0.5 มิลลิเมตร ที่ให้มั่นใจได้ในทุกการคำนวณปริมาตรสารเคมีและน้ำมันราคาแพงเพื่อการซื้อขายเชิงพาณิชย์
- ปลอดภัยสูงสุดวิกฤตตั้งแต่ขั้นตอนพัฒนา: ตัวฮาร์ดแวร์และซอฟต์แวร์ได้รับการพัฒนาตามมาตรฐานระบบความปลอดภัยสากล IEC 61508 รองรับงานระดับสูงถึง SIL 3 (เมื่อติดตั้งในระบบสำรองแบบเนื้อเดียวกัน หรือ Homogeneous redundancy)
- ติดตั้งง่ายและประหยัดต้นทุนระบบ: เชื่อมต่อเข้ากับระบบควบคุมหลัก (DCS) ชั่นนำต่างๆ ของโรงงานได้อย่างง่ายๆ และสื่อสารผ่านโปรโตคอลระบบเปิด (Open protocols) ช่วยลดเวลาและค่าใช้จ่ายในการซ่อมบำรุง
- ลำคลื่นคมชัดไร้สัญญาณหลอก: เทคโนโลยี 80 GHz ช่วยให้ลำคลื่นแคบและยิงตรงลงผิวดาวได้อย่างแม่นยำ ปราศจากสัญญาณสะท้อนรบกวนจากผนังถังหรือโครงสร้างภายในถังแม้ติดตั้งใกล้ขอบถัง
